Gabiões
O Gabião é produzido em forma prismática retangular, feito com rede de malha hexagonal, de tripla torção ou com rede em malha electrossoldada. O arame da malha é galvanizado e os bordos da caixa são reforçados com arames de maior diâmetro.
Os Gabiões são cheios com qualquer tipo de pedra não friável (ex.: pedra de pedreira ou seixo) ou outro material que tenha um peso específico de pelo menos 20 kN e de dimensões adequadas disponíveis na proximidade da obra.
Os tipos de malha mais usadas para os Gabiões são:
Gabião de Malha Hexagonal:
Malha tipo 8x10 com arame de diâmetro 2,70 mm;
Gabião-Colchão tipo Reno:
Malha tipo 6x8 com arame de diâmetro 2,20 mm;
Gabião Electrosoldado:
Malha tipo 100x100 com arame de diâmetro 4,0 mm; malha tipo 75x75 com arame de diâmetro 4,0 mm; malha tipo 50x50 com arame de diâmetro 4,0 mm;
Todas as malhas são soldadas electricamente a cumprir com a norma EN 10223 que determina a resistência, tolerância e diâmetro dimensional da malha. A quantidade de zinco para o sistema de produção anti-corrosão do arame deve obedecer ao previsto na norma Européia EN 10244-2 (classe A).
TOLERÂNCIAS
É admitida uma tolerância nas medidas do Gabião de Malha Hexagonal e do Gabião-Colchão de ± 5% no comprimento e na largura, e de 5± na altura.
Já o Gabião Electrosoldado não comporta tolerância nas medidas de comprimento, largura e altura.
ARAME PARA COSER E TIRANTES
O arame de ligação e para a execução dos tirantes tem as mesmas características mecânicas e de revestimento protetivo do arame da malha hexagonal, tendo cerca de 2,20 mm de diâmetro. É fornecido em rolos de 25 Kg.
Para cada m² de Gabião de Malha Hexagonal são necessários 0,5 kg de arame. Para cada m² de Gabião-Colchão são necessários 0,3 Kg de arame.
O Gabião Electrosoldado, por sua vez, deverá ser cosido com arame de 2,20 mm ou com agrafes, sendo necessário uma máquina pneumática.
TIPOS DE MURO DE CONTENÇÃO
Uma das principais aplicações dos Gabiões é em muros de contenção de terrenos, nomeadamente muros de suporte e espera. São estruturas que trabalham por gravidade, cujas medidas são calculadas de acordo com tal condicionante.
Como norma geral, desenham-se os muros a partir de uma largura e altura de 1 metro para a fiada superior do muro e aumenta-se 0,50 metros por cada metro de altura total que tenha o muro.
Utilizando-se esta regra, resulta que a base de um muro é ½ (1 + H), sendo H a altura total do muro. Calcula-se a dimensão do muro de acordo com estes dados e com os esforços que atuem sobre o mesmo. Caso não se cumpram com as condições de estabilidade, deverão ser feitas a ampliação da base e novas secções.
Para facilitar a execução da obra, deve deixar-se na face exterior da obra um degrau mínimo de 0,15 metros para as cofragens utilizadas na fase de montagem.

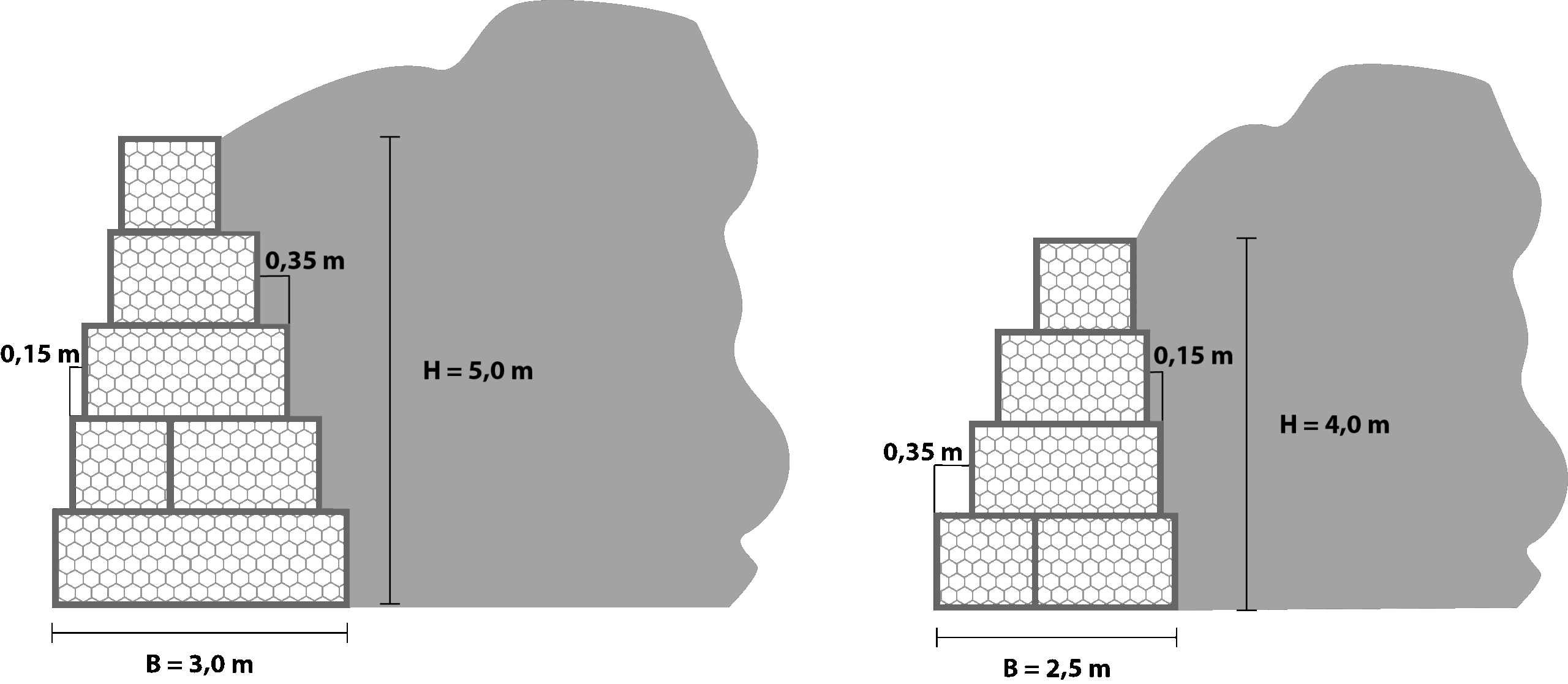

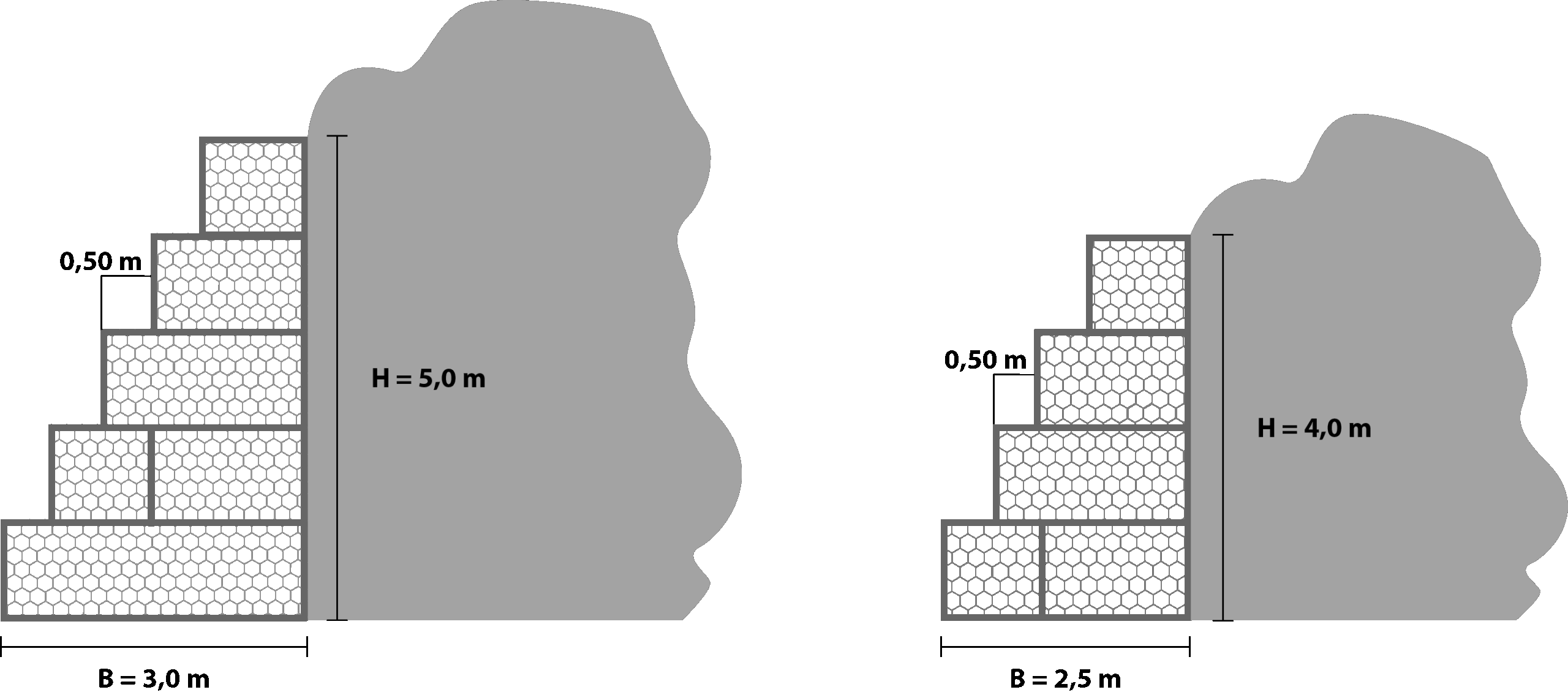

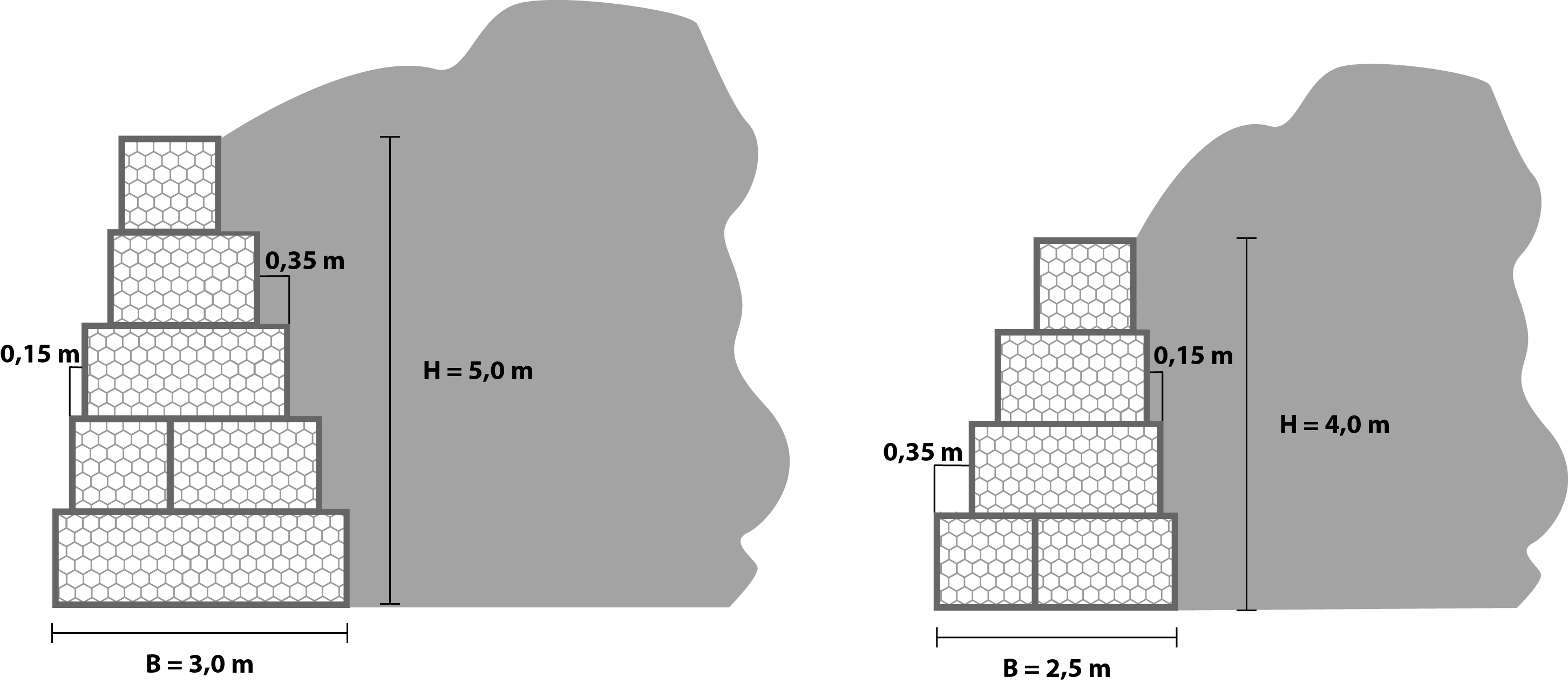

CORTES TIPO DE GABIÕES
H = comprimento | B = largura da base
